Pružiny pro závěsy a podpěry

Úvod / Pružiny

Pružinové závěsy nebo podpěry se používají pro vyrovnání svislých posuvů menších velikostí v potrubních systémech. LPS pipe supports vyrábí 10 základních velikostí pružin podle rozsahu použití, v nabídce jsou také vícepružinové sestavy. Důležitou podmínkou objednávky je správná specifikace požadavků od zákazníka.

Pružinové závěsy nebo podpěry se používají pro vyrovnání svislých posuvů přibližně do 50 mm, pokud není změna zatížení mezi teplým a studeným stavem (vztaženo na teplý stav) větší než 25 %. Při větších posuvech nebo změnách zatížení je nutné použít závěs/podpěru konstantní síly.

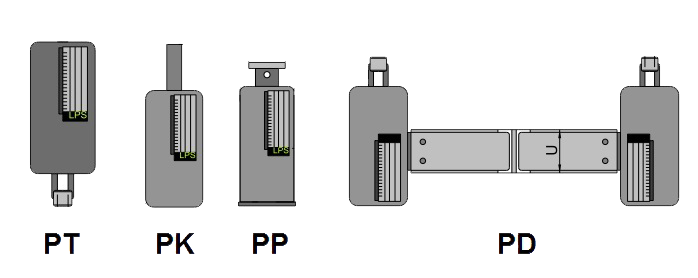

Dodáváme pružiny následujících typů:

✓  pružinový závěs do táhla – PT
✓  pružinový závěs na konstrukci – PK
✓  dvojitý pružinový závěs – PD
✓  pružinová podpěra – PP



Je-li v objednávce uvedeno předpětí pružiny, je nastaveno při výrobě pomocí plechu zasunutého do protilehlých výřezů. Ten fixuje desku pružiny proti pohybu v obou směrech. Aretuje tedy pružinu i při tlakové zkoušce.
Pružina je opatřena štítkem se základními informacemi.

Pružina je vždy určena jmenovitým zatížením a pracovním zdvihem. Dodáváme pružiny se zdvihem 50, 100, 200 a 300 mm. Konkrétní vlastnosti jednotlivých typů jsou uvedeny v katalogových listech.

Umístění pružin u jednotlivých typů závěsů je popsáno v katalogových listech těchto závěsů.
